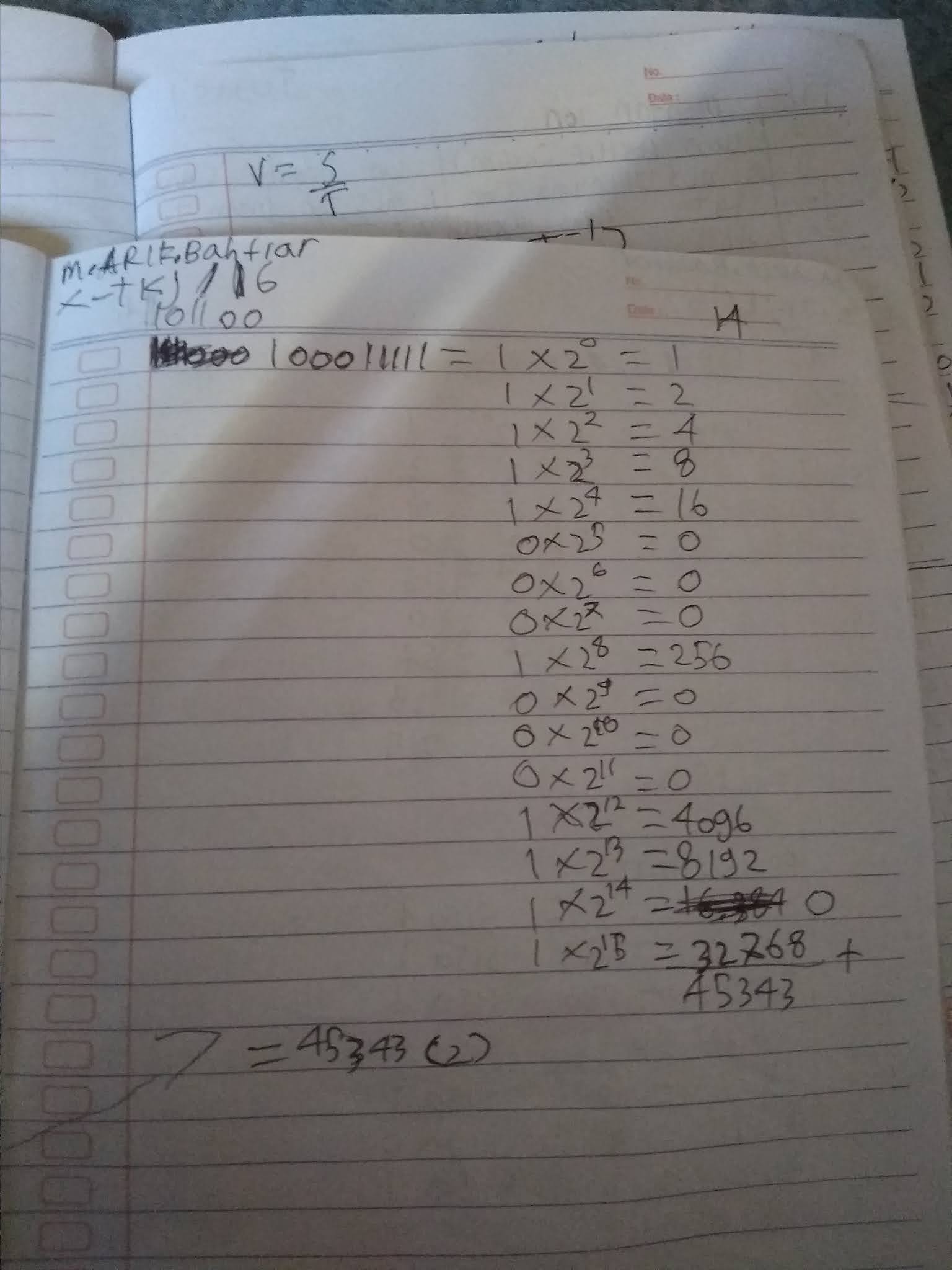

#SISTEM BILANGAN BINNER
#RELAKSASI GERBANG LOGIKA
#Pengertian Motherboard
•⟩ Motherboard (atau biasa disebut mainboard, systemboard, logic board, baseboard atau mobo) merupakan sebuah papan sirkuit cetak (PCB) yang bertindak sebagai tulang belakang pada sebuah komputer, sebab motherboard menyediakan sebuah konektivitas elektrik yang disebut bus sehingga semua komponen dan perangkat eksternal pada motherboard tersebut dapat terhubung.
•⟩ Di motherboard inilah semua komponen-komponen komputer terpasang, seperti CPU, slot RAM, slot PCI dan port USB. Selain itu motherboard juga memiliki kemampuan untuk mengontrol perangkat seperti hard drive, DVD drive, keyboard, dan mouse. Motherboard inilah yang membuat seluruh komponen dikomputer anda mampu untuk saling bekerja sama.
Sejarah Motherboard
Sebelum penilaian mikroprosesor, komputer biasanya dibangun dalam kasus kartu-sangkar atau mainframe dengan komponen yang dilayani oleh sebuah backplane terdiri dari satu slot set sendiri terhubung dengan kabel, dalam desain yang sangat tua kabel koneksi yang diskrit antara konektor kartu pin, tapi papan sirkuit tercetak segera menjadi standar praktek.
Para Central Processing Unit, memori dan periferal ditempatkan pada individu papan sirkuit cetak yang dicolokkan ke backplate. Selama akhir 1980-an dan 1990-an, menjadi ekonomis untuk memindahkan meningkatkan jumlah fungsi periferal ke motherboard. Pada akhir 1990-an, banyak komputer pribadi motherboard mendukung berbagai audio, video, penyimpanan, dan fungsi jaringan tanpa perlu untuk setiap kartu ekspansi sama sekali; tinggi akhir-sistem untuk game 3D dan komputer grafis biasanya tetap hanya kartu grafis sebagai komponen terpisah.
Para pionir awal dari manufaktur motherboard yang Micronics, Mylex, AMI, DTK, Hauppauge, Orchid Technology, Elitegroup, DFI, dan sejumlah Taiwan berbasis manufaktur.
Komputer yang paling populer seperti Apple II dan IBM PC telah diterbitkan skema diagram dan dokumentasi lainnya yang diizinkan cepat reverse engineering- dan pihak ketiga motherboard pengganti. Biasanya ditujukan untuk membangun komputer baru yang kompatibel dengan contoh-contoh, motherboard yang ditawarkan kinerja tambahan atau fitur lainnya dan digunakan untuk meng-upgrade peralatan asli pabrikan
Istilah mainboard diterapkan ke perangkat dengan satu papan dan tidak ada tambahan atau kemampuan expansions. Dalam istilah modern ini akan mencakup embedded system dan pengendalian papan di televisi, mesin cuci, dll Sebuah motherboard khusus merujuk ke papan sirkuit cetak dengan kemampuan ekspansi.
Fungsi Motherboard
•⟩ Fungsi utama dari motherboard itu sendiri sebagai pusat penghubung antara satu perangkat dengan perangkat lainnya. Bisa dikatakan bahwa fungsi motherboard ini sebagai penyatu dari sistem perangkat keras yang tersedia.
•⟩ Motherboard juga berfungsi sebagai media yang mengisi komponen pada komputer,
•⟩ motherboard juga berfungsi untuk membina kode dasar input / output system (BIOS) pada chip read-only memory (ROM).
Daftar Merek Motherboard:
- ASRock
- MSI
- ECS
- Biostar
- Intel
- eVGA
- Foxconn
- Zotac
- Aliansi Digital
- Vaikoo
- Jetway
- VARRO
- Xtreme
- Epsonic
- VARRO
- Asus Gigabyte
- otherboard AT (Teknologi Canggih)
Motherboard AT adalah sebuah jenis motherboard yang pertama kali diperkenalkan oleh IBM pada Agustus 1984
2. ATX (Diperluas Teknologi Lanjutan)
3. Micro-ATX
4. LPX (Profil Rendah Diperpanjang)
5. BTX (Balanced Technology Extended)
Teknologi yang lebih baru cenderung menggunakan daya yang lebih besar dan juga menghasilkan panas yang lebih. Tidak seperti jenis motherboard lainnya, BTX secara total melepaskan diri dari bentuk jenis ATX yang saat ini populer.
6. Mini-ITX (Perluasan Teknologi Informasi
Komponen-komponen pada Motherboad:
1. Prosesor Slot
Slot Processor adalah tempat peletakan prosesor pada motherboard
2. Konektor power pada motherboard / power ATX
konektor power pada motherboard adalah Pin yang menyambungkan motherboard dengan power supply di casing sebuah komputer.
3. Northbridge
Northbridge adalah komponen yang menghubungkan prosesor (CPU) ke sistem memori dan pengontrol grafis (AGP dan PCI Express) melalui bus berkecepatan tinggi, dan ke southbridge.
4. Slot Memori RAM
Slot Memory RAM berfungsi untuk memperbaiki kartu memori (RAM), Memory atau RAM ada beberapa Jenis seperti SDRAM, DDR1, DDR2, DDR3 dan DDR4.
5. Port SATA
SATA singkatan dari Serial ATA yang berfungsi untuk menghubungkan Media penyimpanan seperti hardisk atau SSD ke Motherboard.
6. Slot PCI-E
PCI Express (PCI - E / PCIex) adalah slot ekspansi yang didesain untuk menggantikan PCI bus yang lama.
7. Southbridge
Southbridge adalah chip dalam arsitektur chipset logika inti pada bagian utara motherboard PC
8. Lampu LED pada motherboa
Power LED adalah lampu menyala jika terdapat daya standby di Motherboard.
9. Port PS / 2
Port PS / 2 adalah konektor mini-DIN-6pin yang menghubungkan mouse ke komputer.
10. Port Paralel
Fungsi dari port paralel adalah menyambungkan komputer dengan printer, scanner, sampai dengan menghubungkan komputer dengan perangkat tambahan tertentu yang dirancang menggunakan koneksi port paralel.
11. Port Serial
Port Serial adalah Port asinkron yang ada pada komputer yang digunakan untuk menghubungkan perangkat serial ke komputer dan mampu mengirimkan sedikit demi sedikit.
12. Port VGA
Port VGA adalah sebuah antarmuka analog pada kartu grafis yang umumnya digunakan untuk menghubungkan antara komputer dengan monitor.
13. Pelabuhan DVI
Port DVI adalah tampilan video antarmuka yang dikembangkan oleh Digital Display Working Group (DDWG).
14. Port HDMI
Port HDMI adalah interface yang berfungsi untuk menghubungkan Display ke komputer, seperti monitor, TV, Proyektor, dll.
15. Port USB
Port USB berfungsi untuk menghubungkan perangkat seperti mouse, keyboard, flashdisk, printer, dan perangkat lainnya.
16. Baterai CMOS
sebuah baterai yang digunakan oleh BIOS untuk tetap aktif meski aliran listrik.
17. Port RJ-45.
Port RJ-45 berfungsi untuk menghubungkan atau mengkoneksikan Internet pada komputer.
18. Audio Port
Port Line in jack (biru): untuk menghubungkan sumber dari audio.
Port Line out jack (hijau): untuk menghubungkan ke headphone atau headset.
Port Mikrofon (pink): untuk menghubungkan mikrofon pada komputer.
19. Pin CPU Fan
Pin CPU Fan berfungsi untuk memberikan daya ke kipas processor agar dia dapat menyala sehingga bisa mendinginkan processor.
20. Pin Panel Depan
Pin Front Panel ini berfungsi sebagai konektor dari casing ke motherboard sehingga kita bisa menyalakan komputer melalui casing.
FRONT PANEL
•Pengertian FRONT PANEL
Front Panel adalah sekumpulan kabel yang berfungsi untuk menghubungkan bagian dari front panel, HDD, Reset, Power, dll.
•gambar kabel yang terdapat pada front panel
•fungsi kabel FRONT PANEL
1. Kabel HDD, kabel ini berfungi untuk menyalakan lampu Hard Disk Drive yang sedang berkeja.
2. Kabel Power LED, kabel power memiliki fungsi untuk menghidupkan lampu power.
3. Kabel Reset, untuk menghubungkan dengan tobol Restart yang ada di Chasing. Jadi, aktifitas restart komputer anda, kabel Reset ini juga memiliki andil.
4. Kabel Power SW, Kabel ini memiliki fungsi yang cukup vital, yaitu menghubungkan tombol Power yang ada pada Chasing.
• susunan kabel FRONT PANEL
Untuk port 1 dan 2 untuk kabel HDD
Untuk port 3 dan 4 untuk kabel Reser
Khusus untuk port 5 dikosongkan
Untuk port 6 dan 7 untuk kabel Power LED + dan –
Dan untuk Port 8 dan 9 untuk kabel Power SW
BACK PANEL
•Pengertian BACK PANEL
Back Panel adalah sebuah perangkat keras (Hardware) yang menyatu dengan motherboard yang terdiri dari beberapa banyak port untuk keperluan tertentu. Dari namanya backpanel, terdiri dari 2 kata, yaitu back dan panel. back yang berarti belakang dan Panel yang berarti Panel atau Sebuah Lubang Perangkat khusus yang mempunyai fungsi berbeda-beda.
•fungsi dari PORT
Fungsi utama dari port itu sendiri adalah untuk menghubungkan komputer dengan komponen eksternal komputer. Biasanya dengan menggunakan kabel, sehingga perangkat bisa saling terhubung dengan komputer. Contoh penggunaan port misalnya adalah port USB, port Keyboard, HDMI dan lainnya.
•gambar port yang terdapat di back panel
• PORT yang terdapat pada BACK PANEL
1.Socket ps/2 Mouse dan Keyboard
Berfungsi untuk menyambungkan komputer dengan Keyboard dan mouse
2.Socket Port Audio
Socket ini berfungsi sebagai perangkat audio pada komputer/PC.
3.Socket Listrik AC pada Power Supply
AC socket adalah jalan masuk begi tegangan . AC jala-jala listrik ke dalam modul rangkain power supply
4.Socket Serial COM port
Serial Port merupakan sebuah port pada personal computer yang berfungsi untuk mentransmisikan satu bit informasi pada satu satuan waktu.
5. Socket Parallel port
Parallel port merupakan sebuah port pada personal computer yang berfungsi sebagai alat komunikasi komputer (motherboard) dengan perangkat luar yang bersifat paralel
6. Socket VGA port
Soket VGA adalah port pada komputer, biasanya ditemukan di motherboard atau kartu video pada motherboard, yang digunakan untuk menghubungkan komputer ke perangkat yang menampilkan video
7. Socket USB port
Port USB adalah hubungan serial antara periferal dengan komputer. Port USB merupakan suatu teknologi yang memungkinkan kita untuk menghubungkan alat eksternal seperti scenner, printer, mouse, papan ketik (keyboard), alat penyimpan data (zip drive), flash disk, kamera digital atau perangkat lainnya kekomputer kita
8. Socket Ethernet LAN port
RJ-45 Port,Port 25-pin ini menghubungkan konektor LAN melalui sebuah pusat Port ini digunakan untuk menghubungkan komputer satu dengan komputer lainnya (jaringan LAN) Juga berfungsi menghubungkan CPU dengan jaringan komputer.
TROUBLESHOOTING
•Pengertian troubleshooting
Troubleshooting adalah sebuah istilah dalam bahasa inggris, yang merujuk kepada sebuah masalah. Troubleshooting merupakan pencarian sumber masalah secara sistematis sehingga masalah tersebut dapat diselesaikan. Troubleshooting, kadang-kadang merupakan proses penghilangan masalah, dan juga proses penghilangan penyebab potensial dari sebuah masalah. Troubleshooting, pada umumnya digunakan dalam berbagai bidang, seperti halnya dalam bidang komputer, administrasi sistem, dan juga bidang elektronika dan kelistrikan.
•Gambar troubleshooting
• Tujuan troubleshooting
Tujuan utama troubleshooting atau pemecahan masalah adalah untuk mencoba mengisolasi masalah dengan menghilangkan kemungkinan masalah satu per satu
• jenis dan macam metode troubleshooting
Adapun 3 (tiga) jenis dan macam-macam metode troubleshooting (pemecahan masalah) tersebut adalah sebagai berikut.
1. Diagnosis atau Analisis Kegagalan
Jenis dan macamnya yang pertama adalah diagnosis atau analisis kegagalan, ini adalah proses metode di mana suatu produk atau mode kegagalan proses diselidiki.
Dengan itu, perangkat atau proses dapat diambil secara terpisah atau diperiksa dengan bantuan alat diagnostik untuk memahami bagaimana bug, error (cacat) dapat berdampak pada operasi, serta security (keamanan) user atau pengguna.
2. Proses Eliminasi
Jenis dan macam berikutnya adalah proses eliminasi, ini adalah metode penyelesaian masalah di mana solusi disaring sampai hanya yang terbaik yang tersisa.
Salah satu contoh dari proses ini adalah teknik pencarian split-half, hal ini merujuk pada praktik dengan menghilangkan 50% dari sumber potensial masalah sampai Anda menentukan sumber utamanya.
Setelah penyebabnya diidentifikasi, masalahnya direplikasi, sehingga solusinya dapat dipilih dan selanjutnya dapat diberikan.
3. Proses atau Pemulihan
Yang terakhir adalah proses atau pemulihan, ini adalah proses di mana solusi diterapkan untuk memperbaiki atau mengganti fungsi atau komponen yang bermasalah.
Di sini, seorang teknisi atau troubleshooter (pemecah masalah) harus memverifikasi bahwa masalah telah sepenuhnya diselesaikan dan tidak akan lagi menyebabkan masalah di masa mendatang.
• Langkah-Langkah dalam Melakukan Troubleshooting (Pemecahan Masalah)
Adapun beberapa langkah umum yang biasa dilakukan dalam memecahkan masalah dan melakukan troubleshooting adalah sebagai berikut:
1. Mencari apa sebenarnya yang menjadi masalahnya?
2. Kemudian mengumpulkan lebih banyak detail, dan menghilangkan variabelnya.
3. Reproduksi masalahnya, mengembangkan hipotesis serta penyebab utamanya.
4. Mencoba perbaikan berdasarkan dari hasil temuannya.
5. Melihat apakah masalah diselesaikan? Dan langsung menyiapkan kemungkinan masalah yang akan terjadi di masa mendatang.
•contoh masalah dan solusinya troubleshooting:
1. Komputer Menyala Tapi Tidak Ada Tampilan Di Layar :
Hal ini sering saya temui ternyata permasalahanya hanya sepele, memory / ram kendor atau kotor kaki-kakinya ( yang kuningan ) atau memory mati. Solusi : a.Lepas lalu pasang kembali b. Bersihkan kaki-kakinya dengan penghapus pensil hingga bersih c. Coba ganti dengan yang baru.
2. Komputer berbunyi TIT 3x pendek/cepat :
Namun power hidup tapi tdk ada tampilan itu kerusakan pada VGA cardnya, bisa jadi kendor atau kotor kaki-kakinya atau mati.Solusi a. Lepas dan tancapkan kembali, b. Bersihkan kaki-kakinya yang berwarna kekuningan dengan penghapus pensil, c.Ganti dengan yang baru.
3. Komputer berbunyi TIT…TIT…TIT…TIT…terus dan teratur tidak berhenti sebelum kita matikan :
Kerusakan pada memory card / ram. Solusi : lakukan hal-hal sama dengan point 1.Jika tidak berhasil mainboard anda yang rusak.
4. Komputer keluar TULISAN DISK BOOT FAILURE, INSERT SYSTEM DISK AND PRESS ENTER :
Kerusakan pada hardisk anda atau system yang ada dihardisk hilang. Solusi : Pastikan hardisk dikenal didalam sistem BIOS komputer caranya dengan memperhatikan tampilan awal apakah ada IDE / hardisk yang muncul atau tekan del pada saat awal menyala lalu lihat di standard setting apakah hardisk anda muncul tidak disitu. Jika muncul berarti hardisk bagus hanya systemnya/partisinya yang hilang> lakukan instalasi system lagi, jika tidak muncul hardisk anda yang rusak> Ganti dengan yang baru. Atau coba tepuk secara perlahan badan hardisk lalu nyalakan lagi, jika berhasil segera backup data anda.Kenapa di tepuk pelan? sekedar memberi goncangan sedikit di motor hardisk yang macet agar bergerak lagi.
5. Komputer tiba – tiba tidak bisa membaca Flashdisk :
Masalah kebanyakan pada powersupply komputer yang sudah lemah, karena flashdisk menggunakan listrik tegangan rendah, jika powernya kurang berdampak pada pembacaan data yang ada di flashdisk. Solusi : Ganti PowerSupply atau coba colokan pada USB bagian belakang, karena langsung menempel di mainboard siapa tau powernya lebih bagus.
6. CD / DVD rom sulit terbuka/terkunci :
Masalahnya karena CDrom jarang digunakan dan sudah tua sehingga karet penggerak dari motor ke roda gigi mengendor sehingga pada saat motor bergerak membuka pintu cd terjadi slip sehingga pintu tidak bisa terbuka.Solusi : ambil sebuah paperclip luruskan lalu tusuk pada bagian pintu cdrom yang ada lubang kecilnya, dorong hingga pintu berhasil terbuka.Saran : Sebaiknya jangan biarkan CDrom selalu kosong,paling tidak masukan cd blank agar motor cd rom tdk macet.
7. Monitor berubah – ubah warna :
Kerusakan pada RGB monitor anda, kemungkinan besar ada patrian/solderan yang terlepas/retak atau kabel data monitor tidak terkunci dengan baik ke VGA. Solusi : Reparasi Monitor atau kencangkan kabel data ke vga.
8. Flopy Disk menyala-nyala terus :
Ada virus lokal di komputer anda, bersihkan dengan antivirus lokal saja pasti hilang.
9. Komputer Tidak Mau Hidup
Cara Mengatasinya :
– Cek koneksi kabel (dari power outletnya ke tombol power pada PC)
– Cek apakah stabilizer berfungsi atau tdak (jika memakai stabilizer)
– Cek kabel power pada CPU
– Jika masih juga tidak mau hidup permasalahanya mungkin terletak pada power supply atau MB
10. Komputer Mau Hidup Tetapi Tidak Mau Booting
Cara Mengatasinya :
Kenali Terlebih dahulu Bunyi Beep :
Beep 1 kali saja Tanda bahwa kondisi komputer baik
Beep 1 kali, panjang Terdapat problem di memory
Beep 1 kali panjang dan 3 kali pendek Kerusakan di VGA card
Beep 1 kali panjang dan 2 kali pendek Kerusakan di DRAM parity
Beep terus menerus Kerusakan dimodul memory atau memory video
– Cek dengan menggunakan software dianosa seperti sisoft sandra, PC mark04, PC mark05 dll
